HSZ-A型手拉葫蘆
產品名稱：HSZ-A型手拉葫蘆
產品分類：手拉葫蘆
產品描述：
手拉葫蘆作為升級版的定滑輪，完全繼承了定滑輪的優點，同時采用反向逆止剎車的減速器和鏈條滑輪組的結合，對稱排列二級正齒輪轉動結構，簡單、耐用、高效。
手拉葫蘆通過拽動手動鏈條、手鏈輪轉動，將摩擦片棘輪、制動器座壓成一體共同旋轉，齒長軸便轉動片齒輪、齒短軸和花鍵孔齒輪。這樣，裝置在花鍵孔齒輪上的起重鏈輪就帶動起重鏈條，從而平穩地提升重物。采用棘輪摩擦片式單向制動器，在載荷下能自行制動，棘爪在彈簧的作用下與棘輪嚙合，制動器安全工作。
詳細介紹：
HSZ-A型手拉葫蘆使用規范：
1、使用前請檢查葫蘆：傳動部分、防爆鏈條潤滑，并測試空轉、制動性能。
2、不得吊掛超過規定起重量的重物。
3、 嚴禁重物吊在吊鉤的尖端。
4、 嚴禁用起重鏈條捆扎該起重物。
5、 重物在升降過程中，不得超過上下行程的極限。
6、 嚴禁斜拉重物和橫向牽引重物。
7、 嚴禁鏈條扭結時使用。
8、 嚴禁人員在起吊的重物下工作或行走。
9、 發現防爆手拉葫蘆的手動拉力大于正常拉力時應立即停止使用，進行檢查，不可猛拉，更不能增人強拉。
10、嚴禁拋摔砸防爆手拉葫蘆。
可根據不同起重要求,來選擇不同的葫蘆規格。（我廠還可定做100噸以下的手拉葫蘆）
手拉葫蘆產品參數：
| 型號 | VE ? 1/2 | VE1 | VE1 ? 1/2 | VE2 | VE3 | VE5 | VE10 | VE20 | |
| 起重量? 噸 | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | |
| 標準起重高度 米 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | |
| 試驗載荷? 噸 | 0.63 | 1.25 | 2 | 2.5 | 4 | 6.3 | 12.5 | 25 | |
| 兩鉤間量小距離 毫米 | 255 | 306 | 368 | 444 | 486 | 616 | 700 | 1000 | |
| 滿載時手鏈拉力 牛頓 | 221 | 304 | 343 | 314 | 343 | 383 | 392 | 392 | |
| 起重鏈行數 | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 8 | |
| 起重鏈條圓鋼直徑? 毫米 | 6 | 6 | 8 | 6 | 8 | 10 | 10 | 10 | |
| 主要尺寸毫米 | A | 125 | 147 | 183 | 147 | 183 | 215 | 360.5 | 585 |
| B | 111 | 126 | 141 | 126 | 141 | 163 | 163 | 191 | |

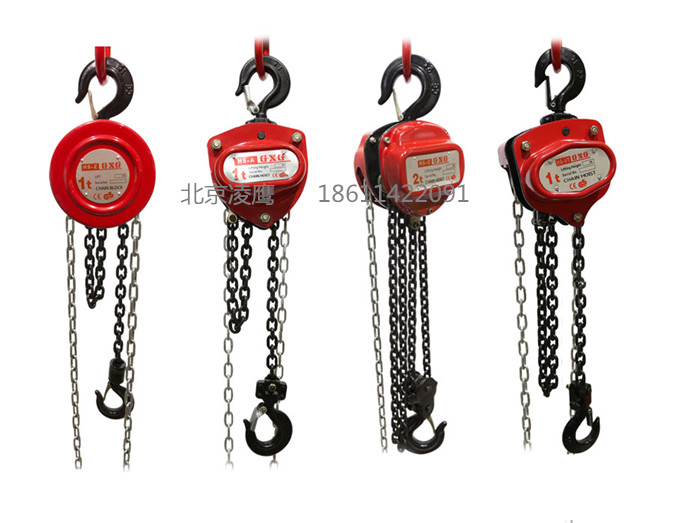

產品細節圖：
HSZ-A手拉葫蘆細節及展會：
?
